들어가기 전에

지난 포스팅에서는 서비스라는 리소스에 대해 간략하게 알아봤고 가장 기본적인 서비스인 ClusterIP 타입의 서비스를 예시로 들었다. 다만 이 ClusterIP 타입은 이름에서도 알 수 있듯이 클러스터의 IP를 할당받는다. 다시 말하면, 서비스를 생성했는데 이 서비스는 클러스터 내부에서만 접속이 가능하다는 의미이다.

지난 포스팅에서 소개했던 서비스의 사용 예시 중에 웹 서비스 예시가 있었다. 웹 프론트엔드 파드가 있었고 이 파드들은 API 서버를 구동 중인 백엔드 파드에 요청을 하는 구조였다. 이 API 서버 파드들을 클러스터 내부에서 사용하기 위해서 ClusterIP 타입의 서비스를 통해 노출하는 것은 적절했다.

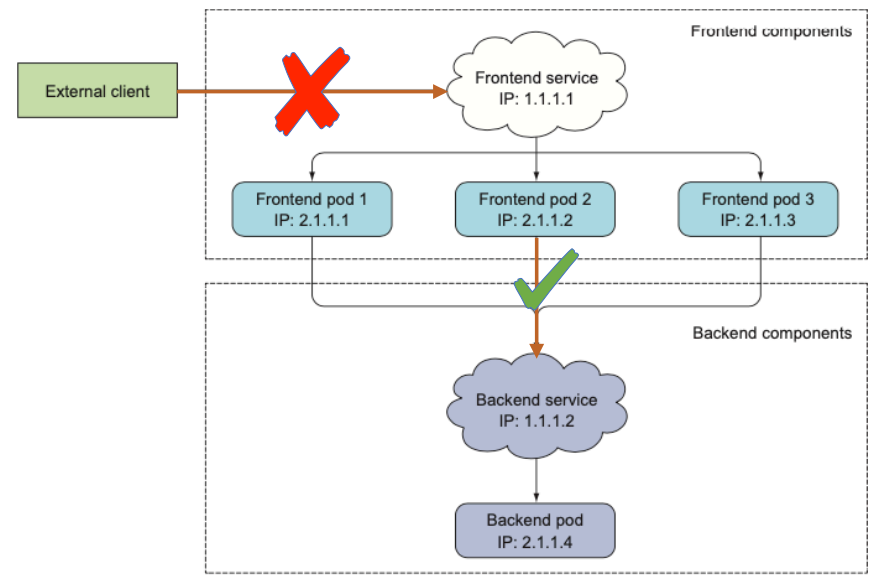

20210729 1

다만 웹 프론트엔드 서비스는 외부에서 클라이언트가 접근해야 할텐데, ClusterIP 타입 서비스로는 클러스터 외부로 노출할 수 없다는 단점이 있다. 다행히도 NodePort 타입, LoadBalancer 타입 서비스는 클러스터 외부로 노출이 가능하다.

따라서 이번 포스팅에서는 두 가지 타입의 서비스를 소개하고자 하고, 그 전에 서비스를 구성하는 엔드포인트(Endpoints)라는 리소스와 그 확장 버전인 엔드포인트슬라이스(EndpointSlice)에 대해 먼저 간단히 소개한다.

4. Endpoints 리소스

서비스와 파드는 우리가 생각하는 것처럼 직접 연결되어 있는 구조가 아니라, 실제로는 그 사이에 엔드포인트 리소스가 위치해서 관리한다고 한다.

20210729 2

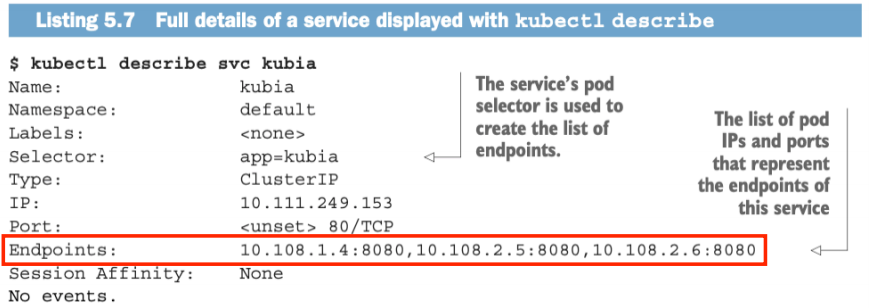

책에서 생성한 서비스를 kubectl describe 명령을 통해 확인한 예시이다. 서비스 하위에 Endpoints라는 항목이 서비스와 연결된 파드들의 IP와 포트를 리스트 형태로 가지고 있다. 쿠버네티스는 서비스에 요청이 들어오면 이 엔드포인트 중 하나로 리다이렉트한다.

쿠버네티스에서는 서비스와 엔드포인트의 연결 관리를 프록시 모듈에서 수행하고 있다. (/pkg/proxy/endpoints.go)

5. EndpointSlice 리소스

엔드포인트 리소스는 위에서 언급한대로 서비스와 연결된 파드의 IP, 포트를 가지고 있다. 다만 쿠버네티스 클러스터에서 서비스가 초창기 설계보다 더 많은 수의 파드로 더 많은 트래픽을 전송하는 방향으로 성장함에 따라, 엔드포인트 리소스가 처리할 수 있는 한계에 도달했다고 한다. [1]

서비스에 연결된 모든 네트워크 엔드포인트가 한 엔드포인트 리소스에 연결되다보니 엔드포인트가 변경될 때 성능에 큰 영향을 미쳤다고 공식 문서에서 표현하고 있다.

엔드포인트슬라이스는 기존의 엔드포인트를 포함하는 형태로 한 단계 더 추상화된 리소스이다. 기본적으로 엔드포인트슬라이스는 각각 100개 이하의 엔드포인트를 가지도록 관리된다.

6. NodePort 타입 서비스

이제 NodePort 타입의 서비스를 이용해서 클러스터 외부로 서비스 리소스를 노출하는 방법에 대해 알아보고자 한다.

NodePort 타입은 기본형 서비스였던 ClusterIP 타입 서비스를 기반으로 하고 있다. ClusterIP 타입 서비스가 생성되고 이 서비스를 노드(Node)의 특정한 포트와 연결한다. 예시로, NodePort를 30123으로 설정한다면 클러스터를 구성하고 있는 모든 노드의 30123 포트와 서비스가 연결된다.

20210729 3

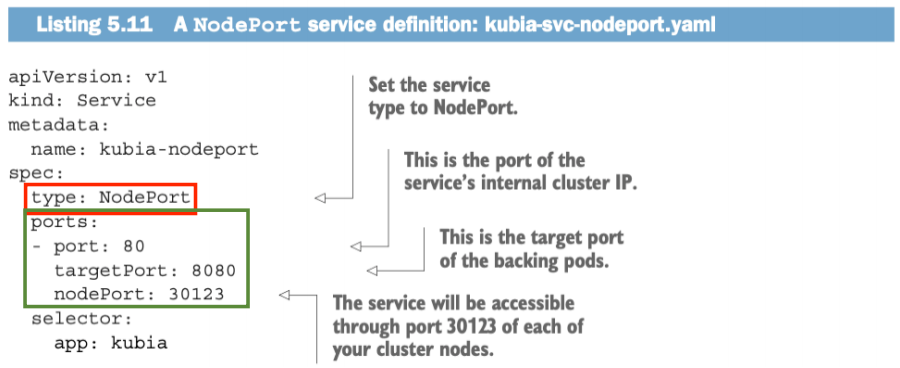

책에서 제시하는 NodePort 타입 서비스의 YAML 파일 예시인데, 타입이 ClusterIP에서 NodePort로 설정된 것과, spec.ports 항목에서 nodePort 값이 추가된 것 정도가 변경된 점이다. 만약 nodePort 항목을 설정하지 않는다면 쿠버네티스가 30000-32767 범위 내에서 자동으로 할당할 것이다. 이 범위는 kube-apiserver의 설정을 바꿈으로써 변경할 수 있다. (방법에 대해서는 7월 23일 포스팅을 참고)

위의 YAML 파일을 통해 생성된 NodePort 서비스로 요청이 들어올 경우, 연결된 파드로 라우팅되는 과정은 다음 그림과 같을 것이다.

20210729 4

간단히 표시하면 {클라이언트} → {노드IP:노드포트} → {ClusterIP:포트} → {파드IP:포트} 의 구조이다.

이 서비스의 ClusterIP가 10.11.254.223으로 할당되었다고 가정하자. (NodePort 서비스는 ClusterIP 서비스 위에서 구현되었으므로 ClusterIP가 할당된다.) 우리는 이 서비스에 다음과 같이 접속할 수 있다.

  • 10.11.254.233 : 80 (클러스터 내부)
  • 130.211.97.55 : 30123 (클러스터 외부)
  • 130.211.99.206 : 30123 (클러스터 외부)

첫번째 주소는 내부에 생성된 ClusterIP 서비스의 주소이다. 물론 클러스터 내부에서만 접속할 수 있다. 두번째 주소와 세번째 주소는 각 노드의 IP와 포트이다. 이를 통해 클러스터 외부에서 접속할 수 있다.

7. LoadBalancer 타입 서비스

LoadBalancer 타입 또한 클러스터 외부에서 접속할 수 있으며 NodePort 타입 서비스를 확장하여 구현되었다. NodePort 서비스가 ClusterIP 서비스를 기초로 하고 있기 때문에 이 LoadBalancer 서비스 또한 ClusterIP와 NodePort가 모두 설정된다.

구글 클라우드 플랫폼(GCP), 아마존 웹 서비스(AWS), 마이크로소프트 Azure 등 상용 클라우드 서비스를 이용하는 경우, 이 클라우드 프로바이더들이 제공하는 로드 밸런서(Load Balancer)를 사용할 수도 있을 것이다.

쿠버네티스에서는 이러한 외부 로드 밸런서를 서비스 리소스와 연결할 수 있도록 LoadBalancer 타입 서비스를 지원한다.

LoadBalancer 서비스를 사용한 구조는 다음과 같다.

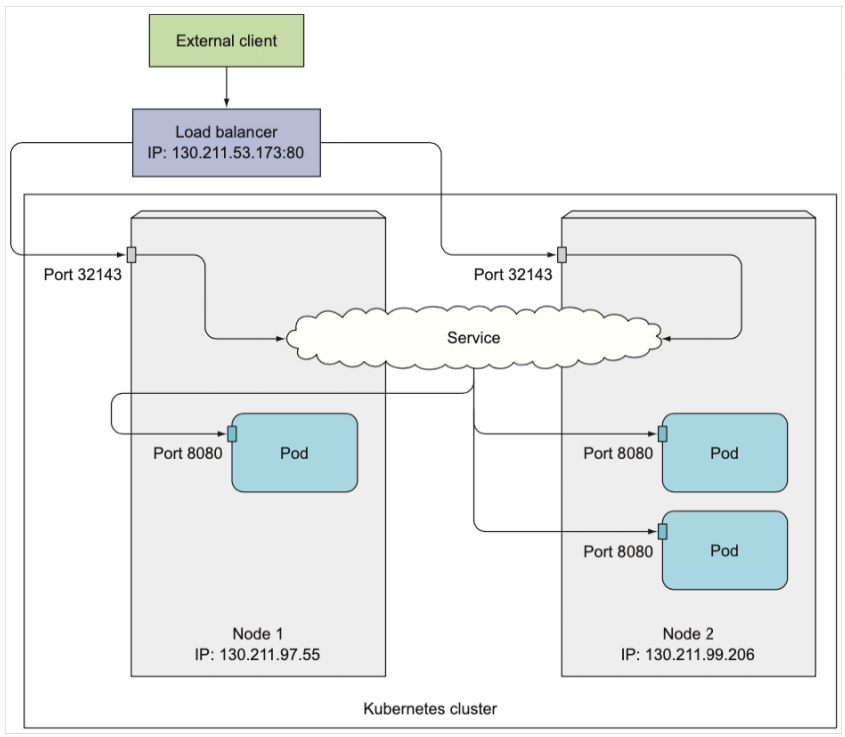

20210729 5

위에서 소개했던 NodePort의 구조와 거의 유사하나 한 가지 컴포넌트가 추가됐다. 외부 로드 밸런서가 NodePort 서비스의 위에서 동작하는데, 이는 외부에서 접속 가능한 단일 IP와 포트를 클라우드 프로바이더로부터 할당받아 사용한다.

클라이언트에서 외부 로드밸런서, 즉 130.211.53.173:80로 요청을 보내면 로드 밸런서는 NodePort를 통해 서비스로 요청을 리다이렉트한다. 현재 서비스의 처리량을 상회할만큼의 많은 요청이 들어오면 로드 밸런서는 설정된 정책에 따라 라우팅할 노드를 선택하는 등 부하 분산을 수행한다.

마치며

이번 포스팅에서는 서비스와 연결된 엔드포인트(Endpoint)엔드포인트슬라이스(EndpointSlice)를 알아보았고, 서비스의 다른 타입인 NodePortLoadBalancer에 대해 살펴봤다. 두 타입의 서비스를 통해 이전 포스팅에서는 불가능했던 서비스의 클러스터 외부 노출을 가능하게 만들었다. 그러나 이들은 L4 계층(네트워크 계층)에서 TCP, UDP 패킷을 다룬다.

다음 포스팅에서는 서비스보다 한 단계 더 추상화된 리소스로, L7 계층(애플리케이션 계층)에서 HTTP 패킷을 로드밸런싱을 수행하는 Ingress라는 리소스에 대해 살펴볼 예정이다.
